RunLoop(二)对象

在上文,我们了解到RunLoop不但表示的是一个事件循环,也是一个对象。

在本文,我们将会在源码的帮助下,窥探RunLoop对象,以及其相关对象。

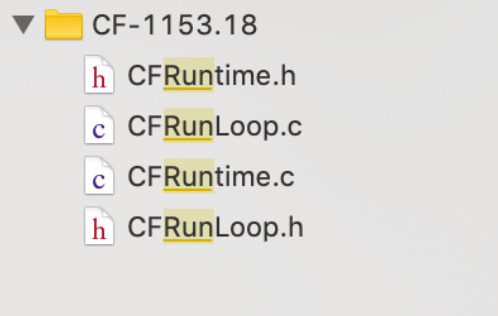

源码的出处:CF源码Swift CF源码。笔者注读的源码:SourceCode

其中,关于RunLoop的类有:

一、RunLoop对象

1. CFRunLoopRef

获取RunLoop对象可以通过下面获得:

1
2
NSRunLoop *runLoop = [NSRunLoop currentRunLoop];
NSRunLoop *mainRunLoop = [NSRunLoop mainRunLoop];

但苹果开放的源码,是Core Foundation,而以上获取的是Foundation

NSRunLoopCore Foundation对应的是CFRunLoopRef,源码中CFRunLoopRef的对应的结构体是

__CFRunLoop

__CFRunLoop作了一些删减,整理如下:

image-20181224042455523

2. 获取RunLoop对象

如何获取RunLoop对象的实现如下:

image-20181224042836872

3. RunLoop与线程

从上面获取RunLoop的实现里可以看出,_CFRunLoopGet0是获取RunLoop对象的底层实现函数,其中传入的参数,是一个线程对象。

那么线程与RunLoop的关系又是怎么样的?

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
//  全局的Dictionary,key 是 pthread_t, value 是 CFRunLoopRef
static CFMutableDictionaryRef __CFRunLoops = NULL;
// 访问__CFRunLoops的锁
static CFLock_t loopsLock = CFLockInit;

// 获取pthread 对应的 RunLoop。
CF_EXPORT CFRunLoopRef _CFRunLoopGet0(pthread_t t) {
if (pthread_equal(t, kNilPthreadT)) {
// pthread为空时,获取主线程
t = pthread_main_thread_np();
}
__CFLock(&loopsLock);
if (!__CFRunLoops) {
// 第一次进入时,初始化全局Dic,并先为主线程创建一个 RunLoop。
__CFUnlock(&loopsLock);
CFMutableDictionaryRef dict = CFDictionaryCreateMutable(kCFAllocatorSystemDefault, 0, NULL, &kCFTypeDictionaryValueCallBacks);
CFRunLoopRef mainLoop = __CFRunLoopCreate(pthread_main_thread_np());
CFDictionarySetValue(dict, pthreadPointer(pthread_main_thread_np()), mainLoop);
__CFLock(&loopsLock);
}
// 从全局字典里获取对应的RunLoop
CFRunLoopRef loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));
__CFUnlock(&loopsLock);
if (!loop) {
// 如果取不到,就创建一个新的RunLoop
CFRunLoopRef newLoop = __CFRunLoopCreate(t);
__CFLock(&loopsLock);
loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));
if (!loop) {
//设值
CFDictionarySetValue(__CFRunLoops, pthreadPointer(t), newLoop);
loop = newLoop;
}
}
return loop;
}

读完上面源码,我们整理如下:

image-20181224043211881

二、RunLoop相关类

1. 相关类

在需要了解更过RunLoop的类时,我们可以通过下面打印,获得足够多的信息,在五、完整的RunLoop对象列出RunLoop的完整信息:

1
NSLog(@"%@", [NSRunLoop currentRunLoop]);

整理输出的打印信息及结构,结合源码。

image-20181224045206762

上图五个类,标记为三种颜色:

  • 红色:RunLoop运行循环的模式,CFRunLoopRefRunLoop对象本身,CFRunLoopModeRefRunLoop当前的一个运行模式。
  • 蓝色:需要RunLoop处理的消息类型,包括Source和timer。
  • 绿色:监听RunLoop运行状态的一个对象。

2. 职责

上面五个类的具体职责如下:

image-20181224044622347

上面的蓝色标记的 Source/Timer/Observer 被统称为 mode item,在后面会详细讲述。

三、Mode对象

Mode表示RunLoop的运行模式,其CF对象CFRunLoopModeRef

image-20181224051043532

其中,常见Mode,如下:

image-20181224051132907

1. CommonModes

其中,需要着重说明的是,在RunLoop对象中,有一个叫CommonModes的概念。

先看RunLoop对象的组成:

1
2
3
4
5
6
7
struct __CFRunLoop {
pthread_t _pthread;
CFMutableSetRef _commonModes;
CFMutableSetRef _commonModeItems;
CFRunLoopModeRef _currentMode;
CFMutableSetRef _modes;
};

一个 Mode 可以将自己标记为”Common”属性,通过将其 ModeName 添加到 RunLoop 的 “commonModes” 中。

那么添加进去之后的作用是什么?

每当 RunLoop 的内容发生变化时,RunLoop 都会自动将 _commonModeItems 里的 Source/Observer/Timer 同步到具有 “Common” 标记的所有Mode里。其底层实现如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
void CFRunLoopAddCommonMode(CFRunLoopRef rl, CFStringRef modeName) {
if (!CFSetContainsValue(rl->_commonModes, modeName)) {
//获取所有的_commonModeItems
CFSetRef set = rl->_commonModeItems ? CFSetCreateCopy(kCFAllocatorSystemDefault, rl->_commonModeItems) : NULL;
//获取所有的_commonModes
CFSetAddValue(rl->_commonModes, modeName);
if (NULL != set) {
CFTypeRef context[2] = {rl, modeName};
// 将所有的_commonModeItems逐一添加到_commonModes里的每一个Mode
CFSetApplyFunction(set, (__CFRunLoopAddItemsToCommonMode), (void *)context);
CFRelease(set);
}
}
}

2. Mode API

CFRunLoop对外暴露的管理 Mode 接口只有下面2个:

1
2
CFRunLoopAddCommonMode(CFRunLoopRef runloop, CFStringRef modeName);
CFRunLoopRunInMode(CFStringRef modeName, ...);

Mode 暴露的管理 mode item 的接口有下面几个:

1
2
3
4
5
6
CFRunLoopAddSource(CFRunLoopRef rl, CFRunLoopSourceRef source, CFStringRef modeName);
CFRunLoopAddObserver(CFRunLoopRef rl, CFRunLoopObserverRef observer, CFStringRef modeName);
CFRunLoopAddTimer(CFRunLoopRef rl, CFRunLoopTimerRef timer, CFStringRef mode);
CFRunLoopRemoveSource(CFRunLoopRef rl, CFRunLoopSourceRef source, CFStringRef modeName);
CFRunLoopRemoveObserver(CFRunLoopRef rl, CFRunLoopObserverRef observer, CFStringRef modeName);
CFRunLoopRemoveTimer(CFRunLoopRef rl, CFRunLoopTimerRef timer, CFStringRef mode);

你只能通过 mode name 来操作内部的 mode,当你传入一个新的 mode name 但 RunLoop 内部没有对应 mode 时,RunLoop会自动帮你创建对应的 CFRunLoopModeRef。对于一个 RunLoop 来说,其内部的 mode 只能增加不能删除。

苹果公开提供的 Mode 有两个:kCFRunLoopDefaultMode (NSDefaultRunLoopMode) 和 UITrackingRunLoopMode,你可以用这两个 Mode Name 来操作其对应的 Mode。

同时苹果还提供了一个操作 Common 标记的字符串:kCFRunLoopCommonModes (NSRunLoopCommonModes),你可以用这个字符串来操作 Common Items,或标记一个 Mode 为 “Common”。使用时注意区分这个字符串和其他 mode name。

如下:

1
[[NSRunLoop currentRunLoop] addTimer:timer forMode:NSRunLoopCommonModes];

四、Mode Item

RunLoop需要处理的消息,包括timer以及source消息,它们都属于Mode item。

RunLoop也可以被监听,被监听的对象是observer对象,也属于Mode item。

所有的mode item都可以被添加到Mode中,Mode中包含可以包含多个mode item,一个 item 可以被同时加入多个 mode。但一个 item 被重复加入同一个 mode 时是不会有效果的。如果一个 mode 中一个 item 都没有,则 RunLoop 会直接退出,不进入循环。

1. CFRunLoopSourceRef

image-20181224053638246

Source有两个版本:Source0Source1

  • Source0 只包含了一个回调(函数指针),它并不能主动触发事件。使用时,你需要先调用 CFRunLoopSourceSignal(source),将这个 Source 标记为待处理,然后手动调用 CFRunLoopWakeUp(runloop) 来唤醒 RunLoop,让其处理这个事件。
  • Source1 包含了一个 mach_port 和一个回调(函数指针),被用于通过内核和其他线程相互发送消息。这种 Source 能主动唤醒 RunLoop 的线程,其原理在下面会讲到。

2. CFRunLoopTimerRef

image-20181224053720661

CFRunLoopTimerRef是基于时间的触发器,它和 NSTimer 是toll-free bridged 的,可以混用。其包含一个时间长度和一个回调(函数指针)。当其加入到 RunLoop 时,RunLoop会注册对应的时间点,当时间点到时,RunLoop会被唤醒以执行那个回调。

3. CFRunLoopObserverRef

CFRunLoopObserverRef 是观察者,每个 Observer 都包含了一个回调(函数指针),当 RunLoop 的状态发生变化时,观察者就能通过回调接受到这个变化。

image-20181224053813902

下面是一个添加监听的示例,代码在这儿

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
// 创建Observer
CFRunLoopObserverRef observer = CFRunLoopObserverCreateWithHandler(kCFAllocatorDefault, kCFRunLoopAllActivities, YES, 0, ^(CFRunLoopObserverRef observer, CFRunLoopActivity activity) {
switch (activity) {
case kCFRunLoopEntry: {
CFRunLoopMode mode = CFRunLoopCopyCurrentMode(CFRunLoopGetCurrent());
NSLog(@"kCFRunLoopEntry - %@", mode);
CFRelease(mode);
break;
}

case kCFRunLoopExit: {
CFRunLoopMode mode = CFRunLoopCopyCurrentMode(CFRunLoopGetCurrent());
NSLog(@"kCFRunLoopExit - %@", mode);
CFRelease(mode);
break;
}
default:
break;
}
});
// 添加Observer到RunLoop中
CFRunLoopAddObserver(CFRunLoopGetMain(), observer, kCFRunLoopCommonModes);
// 释放
CFRelease(observer);

五、完整的RunLoop对象

打印RunLoop,整理如下;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
CFRunLoop {
current mode = kCFRunLoopDefaultMode
common modes = {
UITrackingRunLoopMode
kCFRunLoopDefaultMode
}
common mode items = {
// source0 (manual)
CFRunLoopSource {order =-1, {
callout = _UIApplicationHandleEventQueue}}
CFRunLoopSource {order =-1, {
callout = PurpleEventSignalCallback }}
CFRunLoopSource {order = 0, {
callout = FBSSerialQueueRunLoopSourceHandler}}

// source1 (mach port)
CFRunLoopSource {order = 0, {port = 17923}}
CFRunLoopSource {order = 0, {port = 12039}}
CFRunLoopSource {order = 0, {port = 16647}}
CFRunLoopSource {order =-1, {
callout = PurpleEventCallback}}
CFRunLoopSource {order = 0, {port = 2407,
callout = _ZL20notify_port_callbackP12__CFMachPortPvlS1_}}
CFRunLoopSource {order = 0, {port = 1c03,
callout = __IOHIDEventSystemClientAvailabilityCallback}}
CFRunLoopSource {order = 0, {port = 1b03,
callout = __IOHIDEventSystemClientQueueCallback}}
CFRunLoopSource {order = 1, {port = 1903,
callout = __IOMIGMachPortPortCallback}}

// Ovserver
CFRunLoopObserver {order = -2147483647, activities = 0x1, // Entry
callout = _wrapRunLoopWithAutoreleasePoolHandler}
CFRunLoopObserver {order = 0, activities = 0x20, // BeforeWaiting
callout = _UIGestureRecognizerUpdateObserver}
CFRunLoopObserver {order = 1999000, activities = 0xa0, // BeforeWaiting | Exit
callout = _afterCACommitHandler}
CFRunLoopObserver {order = 2000000, activities = 0xa0, // BeforeWaiting | Exit
callout = _ZN2CA11Transaction17observer_callbackEP19__CFRunLoopObservermPv}
CFRunLoopObserver {order = 2147483647, activities = 0xa0, // BeforeWaiting | Exit
callout = _wrapRunLoopWithAutoreleasePoolHandler}

// Timer
CFRunLoopTimer {firing = No, interval = 3.1536e+09, tolerance = 0,
next fire date = 453098071 (-4421.76019 @ 96223387169499),
callout = _ZN2CAL14timer_callbackEP16__CFRunLoopTimerPv (QuartzCore.framework)}
},

modes = {
CFRunLoopMode {
sources0 = { /* same as 'common mode items' */ },
sources1 = { /* same as 'common mode items' */ },
observers = { /* same as 'common mode items' */ },
timers = { /* same as 'common mode items' */ },
},

CFRunLoopMode {
sources0 = { /* same as 'common mode items' */ },
sources1 = { /* same as 'common mode items' */ },
observers = { /* same as 'common mode items' */ },
timers = { /* same as 'common mode items' */ },
},

CFRunLoopMode {
sources0 = {
CFRunLoopSource {order = 0, {
callout = FBSSerialQueueRunLoopSourceHandler}}
},
sources1 = (null),
observers = {
CFRunLoopObserver >{activities = 0xa0, order = 2000000,
callout = _ZN2CA11Transaction17observer_callbackEP19__CFRunLoopObservermPv}
)},
timers = (null),
},

CFRunLoopMode {
sources0 = {
CFRunLoopSource {order = -1, {
callout = PurpleEventSignalCallback}}
},
sources1 = {
CFRunLoopSource {order = -1, {
callout = PurpleEventCallback}}
},
observers = (null),
timers = (null),
},

CFRunLoopMode {
sources0 = (null),
sources1 = (null),
observers = (null),
timers = (null),
}
}
}

可以看到,系统默认注册了5个Mode:

  1. kCFRunLoopDefaultMode: App的默认 Mode,通常主线程是在这个 Mode 下运行的。
  2. UITrackingRunLoopMode: 界面跟踪 Mode,用于 ScrollView 追踪触摸滑动,保证界面滑动时不受其他 Mode 影响。
  3. UIInitializationRunLoopMode: 在刚启动 App 时第进入的第一个 Mode,启动完成后就不再使用。
  4. GSEventReceiveRunLoopMode: 接受系统事件的内部 Mode,通常用不到。
  5. kCFRunLoopCommonModes: 这是一个占位的 Mode,没有实际作用。
